Zaslon za probijanje i jetkanje filtra

Name: Zaslon za probijanje i jetkanje filtra - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

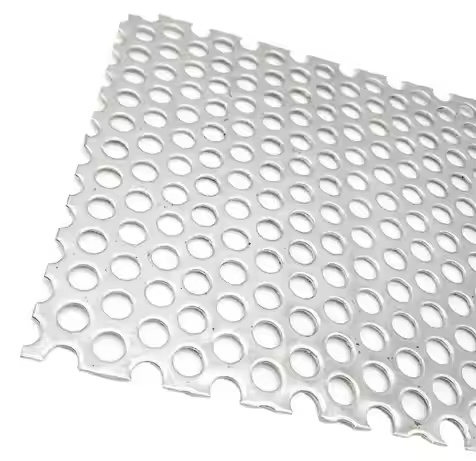

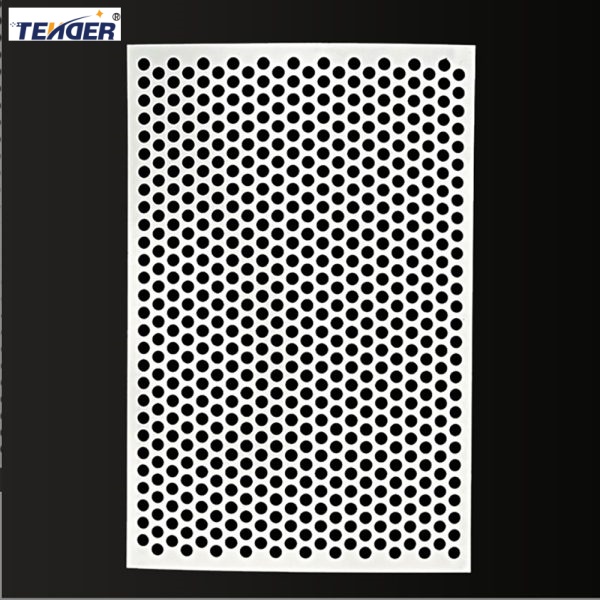

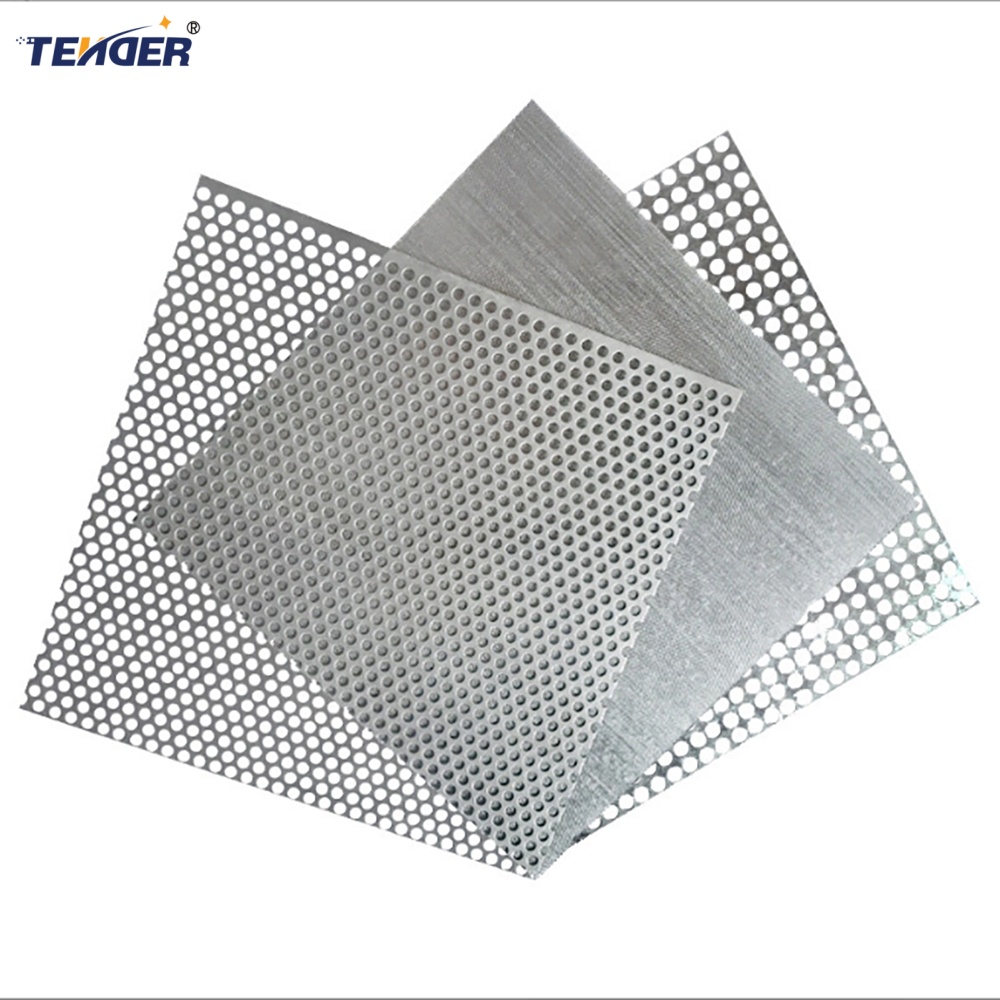

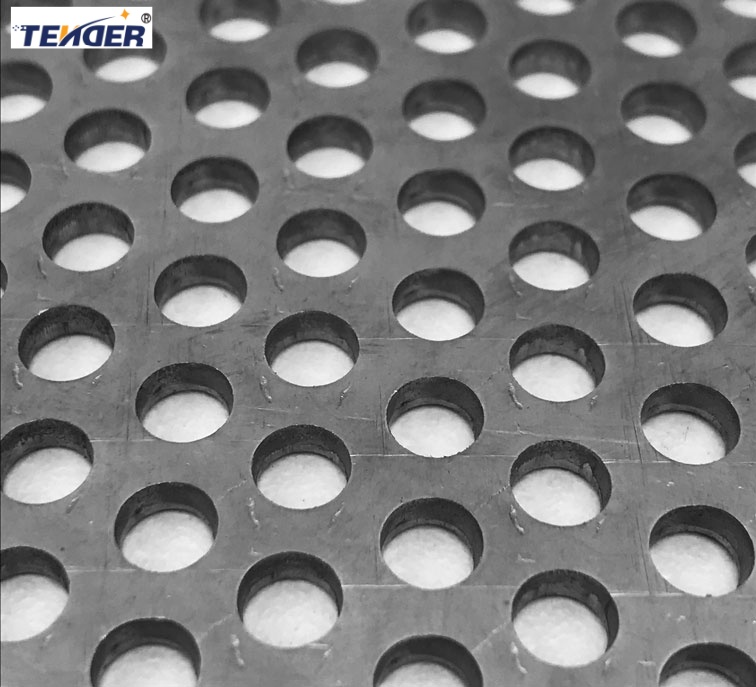

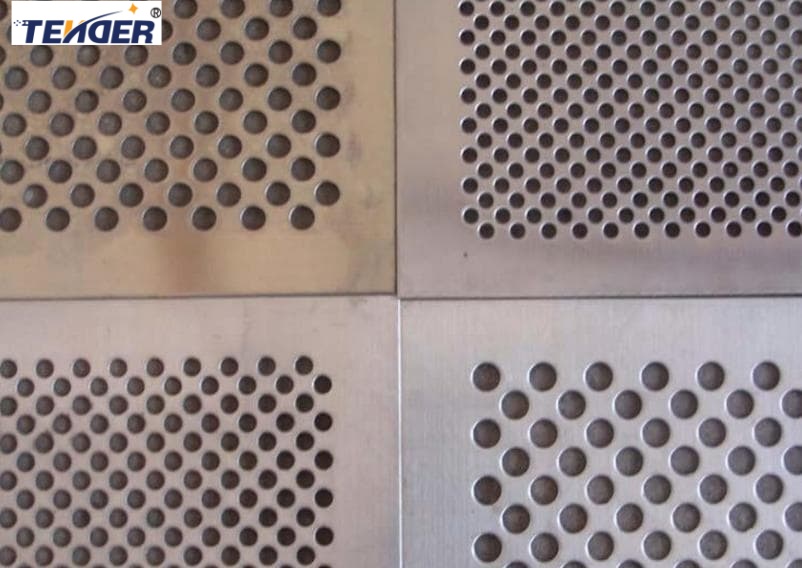

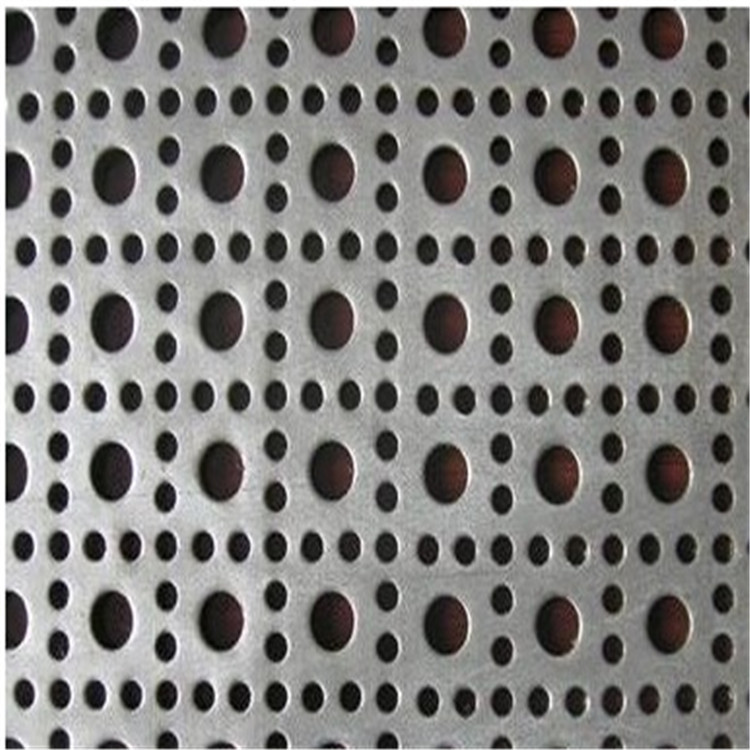

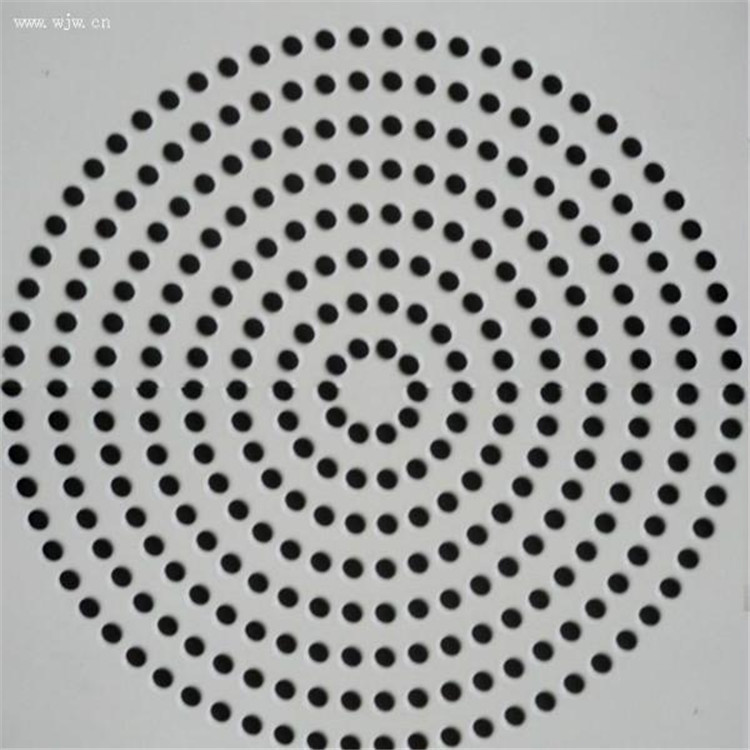

Mrežarska ploča odnosi se na udaranje različitih oblika rupa na metalnim listovima u određenom rasporedu, poput okruglog rupa, kvadratnih rupa, dugih rupa, dijamantskih rupa, šesterokutnih rupa itd., Kako bi se formirala metalna mrežasta ploča s funkcijama poput prozračnosti, transparentnosti i filtracije.

Etching mrežasta ploča je metalna mrežasta lim formiran prijenosom unaprijed dizajniranih uzoraka na metalnu površinu kemijskom korozijom, a zatim korodiranjem označenih područja za stvaranje metalnih mrežastih listova s mikroporama, mrežicama ili grafičkim strukturama. Ovaj je postupak obično pogodan za metalne listove debljine 0,03 mm ~ 1,5 mm

Send Email Download

Opis proizvoda

Karakteristične prednosti

1. Visoka preciznost: Sposobnost postizanja točnosti obrade od ± 0,01 mm

2. Fleksibilna vrsta rupe: Može se dizajnirati s bilo kojim oblikom, gustoćom i rasporedom

4. Nema mehaničkog stresa: ne oštećuje strukturu materijala

5. masovna proizvodnja: pogodno za masovnu proizvodnju proizvoda s visokom konzistencijom

Uobičajene specifikacije

Kategorija parametara	Opis	Uobičajeni raspon	Primjer
Promjer rupe	Promjer perforacija	0,5 mm – 100 mm (uobičajeno: 1 mm, 2 mm, 5 mm, 10 mm)	Primjer: 2 mm okrugla rupa znači da svaka rupa ima promjer 2 mm
Debljina lima	Debljina metalnog lima	0,3 mm – 10 mm (uobičajeno: 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm)	Deblji tanjuri nude više snage, ali su teže i teže obraditi
Tona (središnja udaljenost)	Udaljenost između centara susjednih rupa	Obično 1,5 – 3 × promjer rupe	Primjer: rupa od 2 mm, 3 mm nagib
Otvoreno područje (poroznost)	Postotak ukupne površine lima koja je otvorena/perforirana	20% – 80%	Viši otvoreni prostor = bolji protok zraka ili prijenos svjetlosti
Raspored rupe	Uzorak rupe	Ravan (90 °), stupnjevan (60 °), vodoravni ili vertikalni raspored	Postavljeni izgled nudi bolju snagu i estetiku

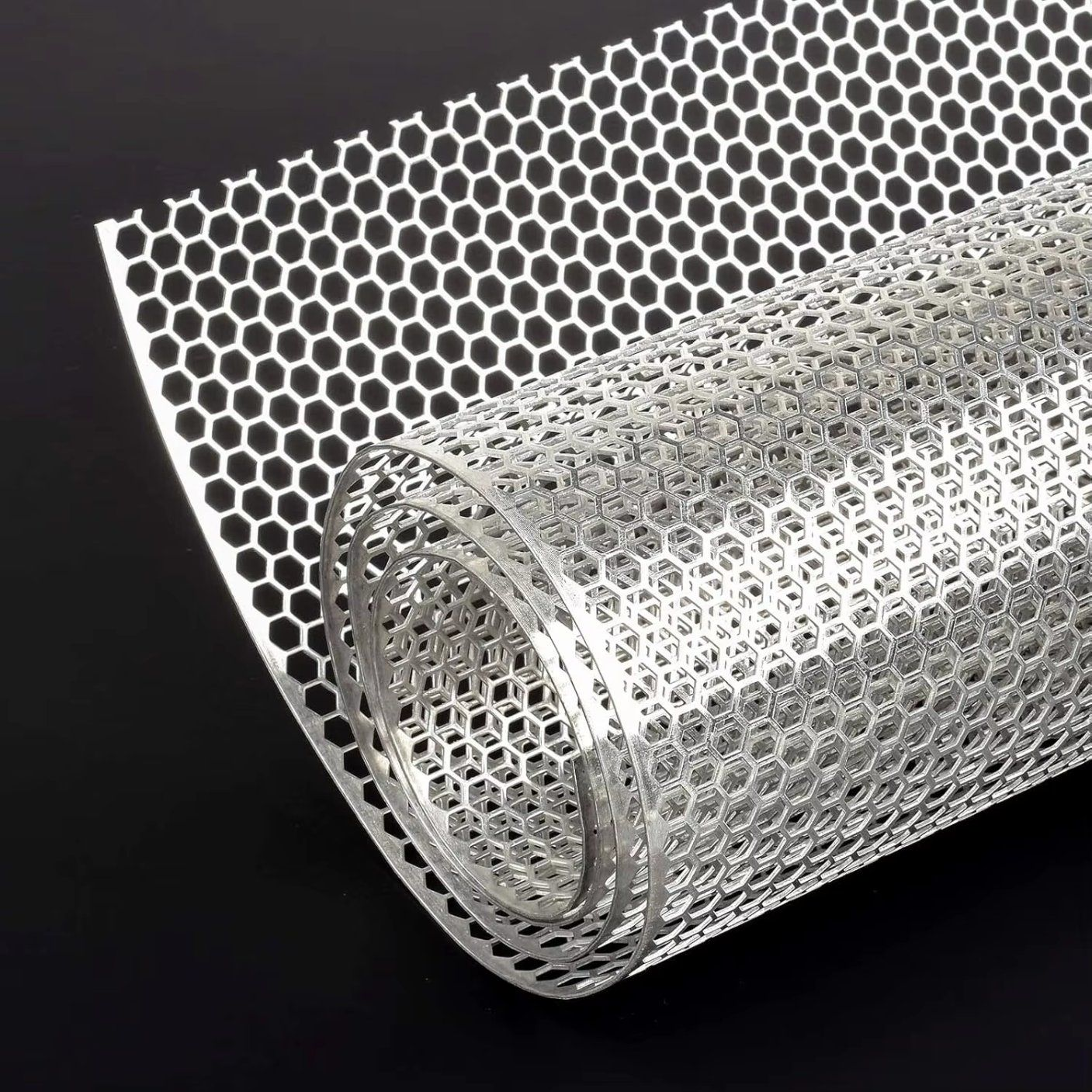

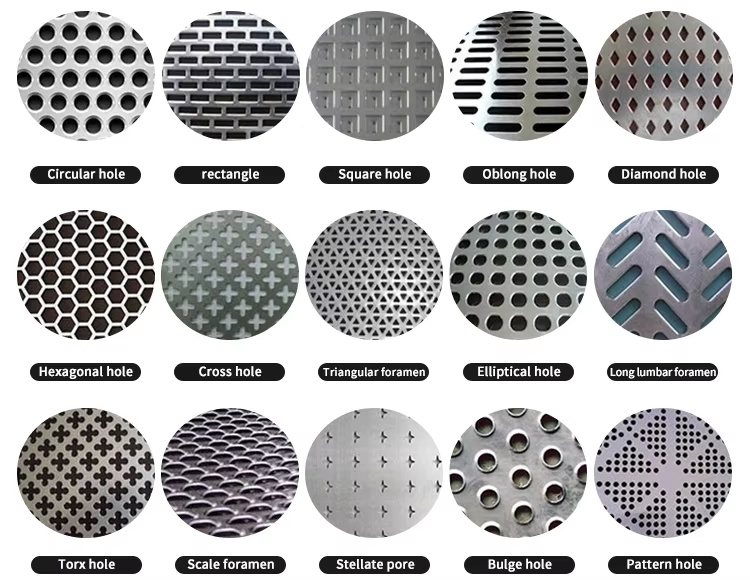

Uobičajeni oblici rupa	Geometrija perforacije	Okrugli, prorezani (duguljasti), kvadratni, šesterokutni, dijamant, prilagođeni dizajn	Okrugle rupe su najčešće
Standardna veličina lista	Dimenzije punog lima	Uobičajene veličine: 1000 × 2000 mm1220 × 2440mm1250 × 2500mm1500 × 3000 mm	Prilagođene veličine ili opskrba zavojnica dostupne na zahtjev
Rubova	Bez obzira na to jesu li rubovi poništeni ili valjani	Čisti rub, rub, rub, valjani rub	Valjani rubovi koji se koriste za sigurnosne ili dizajnerske zahtjeve
Vrsta materijala	Osnovni metalni materijali	Nehrđajući čelik, ugljični čelik, aluminij, bakar, titanij, pocinčani čelik, plastika, itd.	Različiti materijali nude različite razine otpornosti i snage korozije

Promjer rupe	Tona (središnja udaljenost)	Debljina	Otvoreno područje (cca.)	Oblik rupe	Uzorak
1	2	0.5	23%	Krug	60 ° Stupled
2	3	1	40%	Krug	Ravno
3	5	1.2	33%	Krug	60 ° Stupled
5	8	1.5	37%	Krug	Ravno
10	15	2	40%	Krug	Raspoređen
0.5×5.0	8	1	32%	Prorezan	Ravno
10×10	14	1.5	50%	Kvadrat	Ravno

Aparat za prijavu

Prijava	Predložena specifikacija
Raspršivanje ventilacije / topline	Tanki listovi, visoko otvoreno područje (npr. 1 mm rupe, 60% otvorenog prostora)
Screening / filtriranje	Male rupe, gusti uzorci (npr., 1,5 mm, ugrađene rupe)
Čuvanje stroja	Deblji listovi s većim rupama (npr. 10 mm rupe, debljine 2 mm)

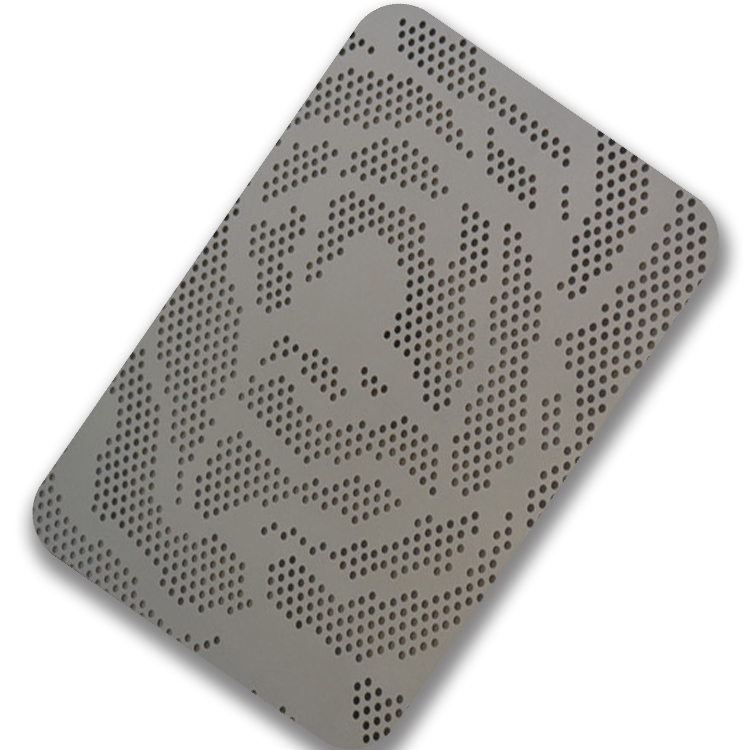

Arhitektonski ukras	Dizajni prilagođenih rupa, ravnoteža između estetike i snage
Akustične ploče	Visoki otvoreni prostor s malim okruglim ili šesterokutnim rupama

Zaslon metalne mrežice za precizne aplikacije za filtraciju

Ovaj zaslon za probijanje i etch filter kombinira preciznu perforaciju s utisnom mikrostrukturom. Idealno kao zaslon metalne mreže ili zaslon filtra žičane mreže, osigurava sitno odvajanje čestica u kompaktnim okruženjima. Izrađen od nehrđajućeg čelika filtra za trajnost i otpornost na koroziju.

Zaslon za probijanje i etch filtra za filtraciju visoke preciznosti

Naš zaslon za probijanje i etch filtra izrađen je za finu i jednoliku filtraciju u industrijama koje zahtijevaju visoku preciznost i kompaktni dizajn. Integriranjem tehnika probijanja s naprednim kemijskim jetkanjem, ovaj metalni mrežični zaslon filtra pruža izuzetnu dimenzionalnu točnost, kontrolu mikro-aperture i konzistentne karakteristike protoka.

Napravljen od nehrđajućeg čelika filtra, ovaj zaslon nudi izvrsnu otpornost na koroziju, toleranciju na visoku temperaturu i mehaničku čvrstoću. Pogodan je za upotrebu u zrakoplovnim, gorivnim sustavima, medicinskim uređajima i kemijskoj obradi, gdje je kritična filtracija ultra finih čestica. Utipljeni uzorak omogućuje visoku točnost filtracije, dok probijena struktura povećava mehaničku potporu i propusnost.

U usporedbi s tkanim filtrima, zaslon filtra žičane mreže u jetkanom obliku ne mijenja se ili ne može se pokvariti, osiguravajući stabilne performanse i duži radni vijek. Kombinacija mikro-perforacije i strukturnog jetkanja također minimizira pad tlaka i omogućava prilagođene dizajne, što ga čini prilagodljivim širokom rasponu veličina i zahtjeva opreme.

Dostupan u ultra tankim i malim metalnim formatima filtra zaslona, ovaj je proizvod idealan za precizno-inženjerske sustave. Također nudimo sinterirane opcije zaslona mrežice za filtraciju visokog pritiska. Bilo da nadograđujete svoj trenutni filter metalne mreže ili dizajnirate novi sustav, ovo rješenje osigurava pouzdanost i preciznost.

Filter Mesh zaslon od nehrđajućeg čelika s tehnologijom probijanja i jetkanja

Naš zaslon od nehrđajućeg čelika s nehrđajućim čelikom s kombiniranim probijanjem i jetkanjem svestrano je rješenje i za grubu i za mikro-filtraciju. Koristeći tehnologiju zaslona za naprednu probijanje i etch filter, proizvode isporučujemo ultra-fine precizno, što ih čini idealnim za osjetljive zadatke filtracije u kompaktnim ili visokim performansama.

Ovaj metalni mrežasti filter proizvodi se od visokokvalitetnog nehrđajućeg čelika, osiguravajući otpornost na koroziju, toplinsku stabilnost i strukturni integritet u teškim uvjetima. Za razliku od standardnih žičanih mreža, urezani otvori nude konzistentne staze protoka i uklanjaju ukidanje ili pomicanje, dok probijene rupe pružaju strukturno pojačanje i povećane brzine protoka.

Obično se koriste u injektorima za gorivo, difuzorima zraka, mikroelektronici i uređajima za filtraciju, mali metalni filter zaslona osigurava performanse visoke preciznosti čak i u ograničenom prostoru. Bilo da se koristi za tekućinu, zrak ili plin, održava učinkovitost i stabilnost kroz produžene cikluse.

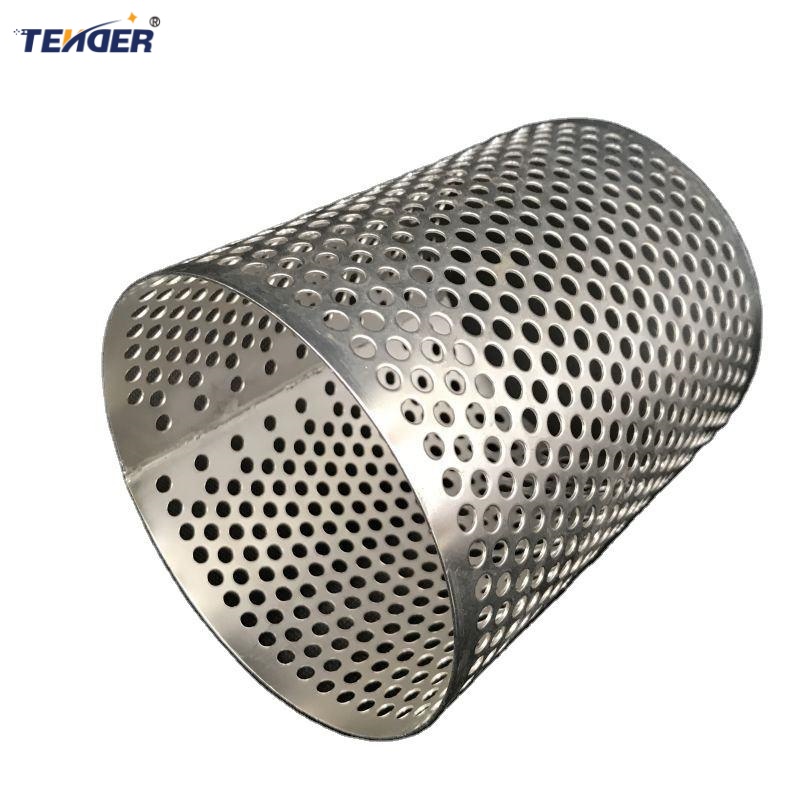

Za dodatnu trajnost i višeslojnu zaštitu, nudimo opcije poput sinteriranih mrežnih struktura zaslona-posebno prikladne za sustave visokog tlaka ili visoke temperature. Hibridni zaslon u ureznim udarcima može se izraditi u ravnim listovima, diskovima, cijevima ili prilagođenim profilima, što ga čini prilagodljivim širokom rasponu aplikacija.

Naša tehnologija zaslona s žičanim mrežama pruža prednosti precizne kontrole utora, minimalnog začepljenja i smanjenog održavanja. Odaberite naš zaslon za probijanje i etch filter za rješenje za filtraciju nove generacije koja kombinira preciznost, snagu i svestranost u jednom kompaktnom dizajnu.
